材料牌号

GH3039

材料类型

单相奥氏体型固溶强化合金

执行标准

GJB 1952-1994、GJB 2297-1995、GJB 2612-1996、GJB 3165-1998、GJB 3317-1998、GJB 3318-1998、GB/T15062-1994

使用温度

850℃以下

化学成分

碳 C≤0.08%、铬 Cr 19.0 - 22.0%、镍 Ni 余量、铝 Al 0.35 - 0.75%、钛 Ti 0.35 - 0.75%、钼 Mo 1.80 - 2.30%、铌 Nb 0.90 - 1.30%、铁 Fe≤3.00%、硅 Si≤0.80%、硫 S≤0.012%、锰 Mn≤0.40%、磷 P≤0.02%；合金中允许有 Ce 存在，且 Cu 含量≤0.20%

物理性能

密度 ρ=8.3g/cm³；无磁性；室温电阻率 ρ=1.18×10⁻⁶Ω・m；热导率：100℃时为 13.8W/(m・℃) ，900℃时为 26.8W/(m・℃) ；比热容：150℃时为 544J/(kg・K) ，800℃时为 1047J/(kg・K) ；线膨胀系数：20 - 100℃为 11.5×10⁻⁶/℃ ，20 - 1000℃为 16.4×10⁻⁶/℃

力学性能

屈服强度≥481MPa，抗拉强度≥745MPa，断后伸长率≥13% ，断面收缩率≥42% （具体数值因状态和标准可能有差异） ，800℃以下具有中等热强性和良好热疲劳性能

化学性能

抗氧化性能：1000℃以下抗氧化性能良好；抗腐蚀性能：在一些腐蚀介质中具有较好耐受性

金相组织结构

固溶状态为单相奥氏体，含少量 Ti (CN)、NbC 及 M23C6 碳化物

工艺性能

热加工：具有良好热加工工艺塑性，锻造加热温度 1170℃，终锻 900℃ ，晶粒度与锻件变形程度、终锻温度密切相关；焊接：可用氩弧焊、点焊或缝焊方法焊接，焊接性能优良，氩弧焊裂纹倾向性小

热处理制度

热轧及冷轧板材和带材固溶处理：1050 - 1090℃，空冷；棒材及管材固溶处理：1050 - 1080℃，空冷或水冷；板材、带材和管材固溶处理和酸洗后交货；丝材于冷加工状态或固溶状态供应；棒材不热处理交货

品种规格

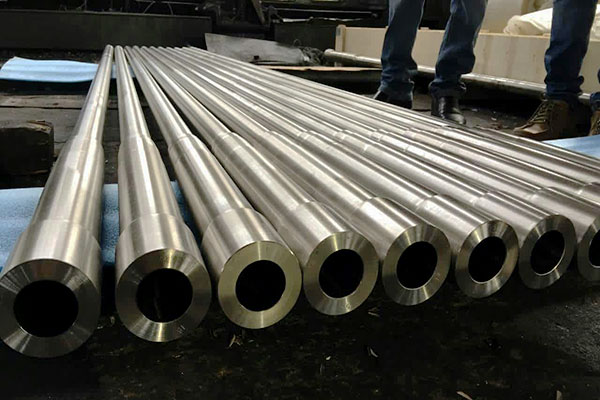

板材、棒材、丝材、管材和锻件

应用领域

航空发动机燃烧室及加力燃烧室零部件，经过长期生产和使用考验，使用性能良好
