材料牌号

GH4099

材料类型

镍基时效板材合金

相近牌号

ЭП693，ХН68МВКТЮР（俄罗斯）

执行标准

GJB 1952-1994、GB 5333-1985、BZ 44-903B-06

化学成分

碳 C≤0.08%、铬 Cr 17.0 - 20.0%、镍 Ni 余量、钨 W 5.0 - 7.0%、钼 Mo 3.5 - 4.5%、铝 Al 1.7 - 2.4%、钴 Co 5.0 - 8.0%、钛 Ti 1.0 - 1.5%、铁 Fe≤2.0%、硼 B≤0.005%、镁 Mg≤0.01%、铈 Ce≤0.02%、锰 Mn≤0.4%、硅 Si≤0.5%、磷 P≤0.015%、硫 S≤0.015%

物理性能

密度 8.3g/cm³，熔化温度范围 1345 - 1390℃，热导率 10.47 - 27.21W/(m・K)（100 - 1000℃） ，线膨胀系数 11.87 - 16.67×10⁻⁶/℃（20 - 1000℃）

力学性能

室温屈服强度≥685MPa，抗拉强度≥1050MPa，伸长率≥15%，断面收缩率≥18%（具体数值因状态和标准可能有差异），900℃以下可长期使用，最高工作温度可达 1000℃，高温下强度、抗氧化性和抗腐蚀性良好

特性

用钴、钨、铝、钛等元素综合强化，组织稳定，有满意的冷热加工成型和焊接工艺性能

熔炼工艺

真空感应炉加电渣重熔工艺

加工性能

锻造装炉温度≤700℃，加热温度 1120 - 1160℃，开锻温度不低于 1050℃，终锻温度不低于 980℃；板坯热轧加热温度 1110 - 1150℃，终轧温度不低于 850℃；板材荒轧加热温度 1130 - 1150℃，精轧加热温度为 1110 - 1130℃；合金极限深冲系数为 2.08，极限翻边系数为 1.64，最小弯曲半径小于 0.77δ，极限旋薄率为 71.7%；冷变形量为 30% 时，板材开始再结晶温度为 900℃，完全再结晶温度为 1080℃；焊接性能良好，十字搭接焊接裂纹倾向性小于 15%，可用手工氩弧焊、自动钨极氩弧焊、缝焊和点焊等方法进行联合焊接，可与 GH3030、GH3044、GH3128 等高温合金进行氩弧焊和缝焊

热处理制度

板材经 1140 - 1160℃，空冷处理；焊丝经 1100 - 1140℃，空冷处理

品种规格

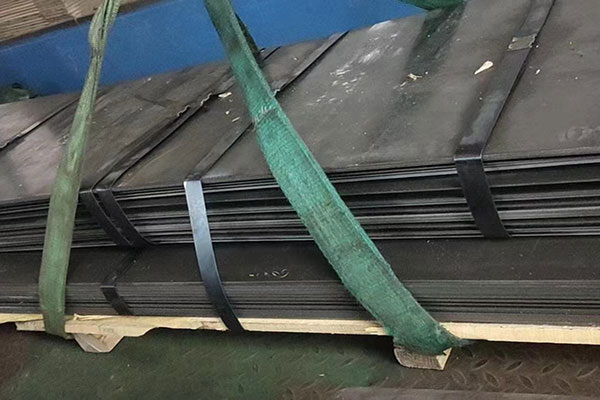

供应 δ0.8 - 4.0mm 的冷轧薄板和 d0.3 - 10mm 的冷拉丝材，均固溶处理和碱酸洗后供应

应用领域

适合制造航空发动机燃烧室和加力燃烧室等高温板材承力焊接结构件，制成的航空发动机加力可调喷口壳体，已通过长期使用考核并批量生产，可减轻发动机重量和延长寿命；在航天领域用于制造高温发动机零部件；能源行业用于制造石油化工装备、燃气轮机部件；化工领域用于制造化工设备；核工业用于制造核反应堆部件；高温容器制造中用于制造高温高压容器；电子行业用于制造高温电子元件 ；在频繁温度变化的工作条件下也适用
